45KV 270KV AC-resonantietestsysteem voor 35KV-kabel en 110KV-hulpkantoor

Draagbare variabele frequentie Resonant weerstaan ​​spanningstest Set, voor 35KV kabel en 110KV Power Substation Test

I. Productgebruik:

Dit testsetmodel CHX-270KVA / 45KV, 270KV is ontworpen voor 10KV / 35KV-klasse korte XLPE-kabel, transformator, CB, CT / PT, busbar in 110KV-voedingsstation om on-site AC- spanningstest met resonantiekring met variabele frequentie uit te voeren technologie; de hoogste testspanning is niet meer dan 45KV, 90KV, 270KV; testfrequentie: 30-300Hz; de duty cycle is niet meer dan 60mints. het kan klanten helpen bij het uitvoeren van een preventieve test of een hand-over-test op de AC-bestendigheidsspanningstest

Testbereik van de set is als volgt: transformator

1. 1000m van 35kV / 300mm2 kabel, testfrequentie 30-300Hz, testspanning 52kV, testtijd 5min.

2, 3000m van 10kV / 300mm2 kabel, testfrequentie 30-300Hz, testspanning 22kV, testtijd 5min.

3, 35kV / 31500kVA hoofdtransformator, capaciteit ≤ 0.015uF, testfrequentie 40-300Hz, testspanning 68kV, testtijd 1min.

4, 110kV / 50000kVA hoofdtransformator, capaciteit ≤ 0,015uF, testfrequentie 40-300Hz, testspanning 160kV, testtijd 1min.

4, CB, CT / PT, stroomrail in 110KV krachtstation, testfrequentie 40-300Hz, testspanning niet meer dan 265, testtijd 1min.

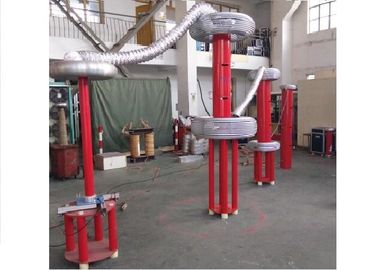

De gehele testset bestaat uit een voedingsbron met variabele frequentie, een excitatietransformator, 6 delen reactoren en een hoogspanningsmeetinrichting (capacitieve spanningsdeler). Dit type testset is het meest geschikt voor een 35KV- of 110KV-vermogenssubstation

II. Algemene technische gegevens

1. Geschatte capaciteit: 270kVA;
2. Input power: driefasig 380V voltage, frequentie is 50Hz;
3. Nominale spanning: 45KV; 270kV;
4. Geschatte stroom: 1A; 6A;
5. Werkfrequentie: 30-300Hz;
6. Golfvorm van apparaatuitgang: sinusgolf
7. Golfvormvervormingssnelheid: uitgangsspanning golfvormvervormingssnelheid ≤ 1%;
8. Werktijd: continu 60 minuten toegestaan ​​onder nominale belasting; overdruk 1,1 keer 1 minuut;
9. Temperatuurstijging: temperatuurstijging ≤65K na continu bedrijf gedurende 60 minuten onder nominale belasting;
10. Kwaliteitsfactor: apparaat zelf Q≥30 (f = 45Hz);
11. Beveiligingsfunctie: overstroom-, overspannings- en testproduct-flashover-beveiliging voor het geteste product (zie de sectie met variabele frequentievoeding voor details);
12. Meetnauwkeurigheid: systeemeffectieve waarde 1,5;
