PD Free Ac Resonant Test Set, gedeeltelijke ontladingstestapparatuur niet meer dan 10pC
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Testprincipe: | Veranderlijke Frequentie Resonerende Kring | Gebruik: | Het veroorzaakte Voltage weerstaat en Gedeeltelijke Lossingstest |
|---|---|---|---|
| Ontwerpeigenschap:: | PD vrij Type, neen meer dan 10pC | Component:: | V/F Krachtbron, Opwindingstransformator, lichtere Modulaire Testreactor, en Voltageverdeler |
| Testfrequentie:: | 150Hz~200Hz of 20~300Hz | plichtscyclus: | 90mints of 180 Munt |
| Testnauwkeurigheid: | Niet minder dan 1,5% | Outputgolfvorm: | Goede Sinusgolf |
| Speciaal voor: | Test ter plaatse voor grote de machtstransformator van de capaciteitsuhv klasse | Reactor die manier gebruiken: | In reeks of in parallelle verbinding |
| Testnorm:: | Iec60076-3-2013 | ||
| Hoog licht: | hoogspanningsresonant testsysteem,resonantietestset |
||
PD Free Resonant weerstaan spanningstestset, door transformator geïnduceerde spanning weerstaan en gedeeltelijke ontlaadtest
I. producten beschrijving:

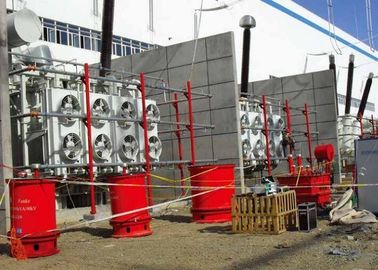

FKWJF serie testsysteem wordt voornamelijk gebruikt voor veldgeïnduceerde spanning weerstaan en gedeeltelijke ontladen test van vermogens transformatoren 110KV klasse en hoger. Dit systeem maakt gebruik van PD-vrije push-pull variabele frequentie stroombrontechniek die zorgt voor fijne sinusgolf en juiste testfrequentieoutput tijdens testen onder ijzerkernonverzadigde toestand van transformator. Het systeem kan ook compatibel worden ontworpen om XLPE-kabel op lange afstand of HV te testen GIS. De bovenstaande foto's zijn voor transformator geïnduceerde spanning weerstaan & gedeeltelijke ontlading testsysteem gemaakt door Fanke voor het testen voor 220KV transformator in het veld.
Geïnduceerde spanning weerstaan test (IVWT), ook wel geïndustrialiseerde overspanning test, ACSD, ACLD, DVDF, is een van de belangrijkste diëlektrische test van transformatoren. Volgens IEC60076-3-2013 is IVWT noodzakelijk routine test en acceptatietest ater installatie voor abobe 110KV Power transformator.
II. Toepasselijke objecten
- Transformator met Graded-isolatie van 110KV
- Transformers van 220KV, 500KV, 750KV, 1000KV klasse.
- AC spanning kan worden getest voor GIS, transformatoren, schakelaars, bussen en kabels nomore dan 1000kv indien uitgerust met de juiste serie resonantie HV reactoren.
III. Systeem samenstelling
- PD-vrije push-pull voedingsbron met variabele frequentie & observeren en regelen van kast,
- PD vrije bekrachtigingstransformatoren,
- Verlies compensatie testreactor,
- Gedeeltelijke ontlaadtestinstrument
- Koppeling Spanningsdeler
- Noodzakelijke testaccessoires
IV. Technische kenmerken
- Lineair vermogensversterkerschakeling ontworpen, volledige sinusgolfuitgang, kleine golfvervorming.
- Meerdere beveiligingen zijn onder meer: bescherming tegen ontlading, bescherming tegen overspanning, bescherming tegen kortsluiting, null-positiebeveiliging, versterking van de brugarmversterking, bescherming van de vermogenscurve. Elke vorm van de bovenstaande beschermingswerken, de uitgangsspanning zal onmiddellijk worden geblokkeerd als de hoofdlusvoeding wordt afgesneden om de veiligheid van personeel, geteste objecten en testsystemen te garanderen.
- De signaalbron van het apparaat wordt geproduceerd met een toegewezen chip, de stabiliteit van de uitgangsfrequentie kan zo hoog zijn als 0,0001 Hz. en de uitgangsspanning wordt geregeld door singlechip die de mate van instabiliteit van spanning minder dan 1% garanderen.
- Met instelfunctie van testparameters zoals testspanning en tijd, automatische en handmatige besturingsmethoden.
- Met automatische stabilisatie-stabilisatiefunctie, constante uitgangsspanning bij frequentieregeling binnen de scope van geregeld.
- Optisch gecontroleerde, geïsoleerde volledig HV en laagspanningsregellussen.
- Continu regelbaar in een testfrequentiebereik van 20 - 400 Hz en met automatische opzoekfunctie van resonantiefrequentie. Multistage van frequentiedetectie kunnen instellen.
- LCD-display en meerdere draaiende muis bediende, vriendelijke mens-computer interface, eenvoudig en handig voor gebruik en draadtrekken.
- De voedingsbron met variabele frequentie wordt afgeschermd door magnetisch materiaal met hoge permeabiliteit met het vermogen tot anti-sterke verstoring van het elektrische veld en verzekert de meetnauwkeurigheid en -stabiliteit.
- Dit apparaat kan worden uitgerust met een speciaal testvoertuig en een container samen
V. Algemene technische gegevens:
1 Capaciteit van variabele frequentie voedingsbron: 3kW ~ 450kW (optioneel volgens systeemmodel);
2 Nominale ingangsspanning: driefasig 380V ± 10%, 50Hz
3 Geschatte outputvoltage van testsysteem: Maximum tot 1200KV (Speciale specificatie kan door orde worden gemaakt)
4 Geschatte outputstroom van testsysteem: Kan in orde worden gemaakt
5 Uitgangstestfrequentie: 20-400Hz
6 PD-niveau zelf: ≤ 5pCnonder nominale uitgangsspanning
7 Uitgangssignaalvorm: standaard sinusgolf, afwijking afwijking golfvorm ≤ 1%
8 mate van instabiliteit van uitgangsspanning: ≤ 1.0%
9 mate van instabiliteit van de uitgangsfrequentie: ≤ 0,05%
10 Geluidsniveau: ≤ 65dB
11 Isolatieniveau: uitgang / ingangsterminal aarde ≥ 3kV / AC / 1min
12 Inschakelduur: ≥ 3 uur (Speciale specificatie kan bij bestelling worden gemaakt)
13 Toelaatbare temperatuurstijging: Continu werken 3 uur met nominale belasting, niet meer dan 70K
Opmerking: Speciale spec. kan per bestelling worden gemaakt
