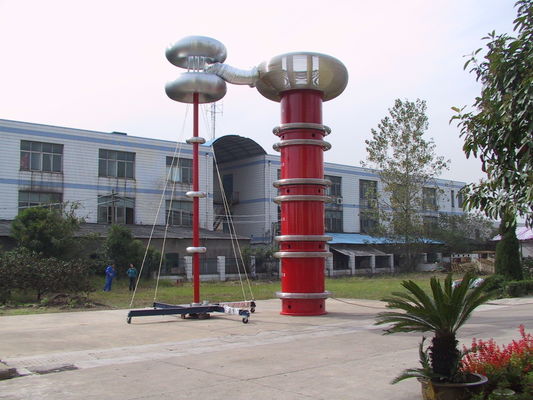

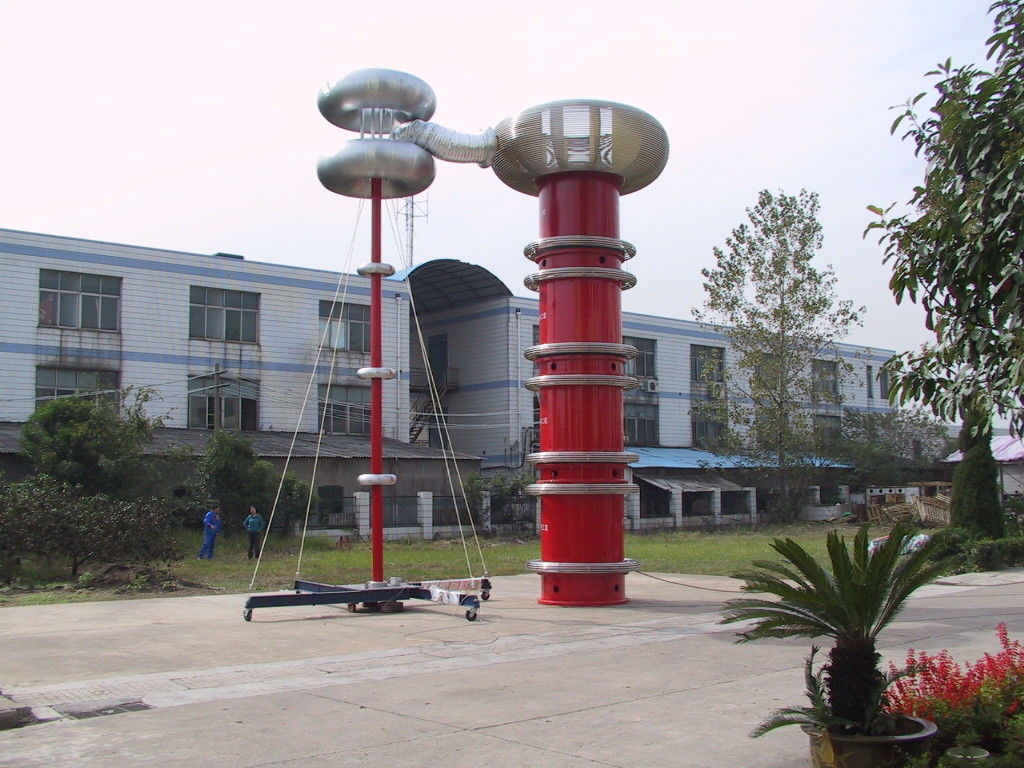

de Test van de de Reeksresonantie van 900kV 4500kVA met het Grote Schermvertoning die wordt geplaatst

De relatielijst van het materiaalgebruik tijdens test

2, Hoofd technische parameters van materiaal
Systeem technische indicatoren
Geschatte het werk inputmacht: 380V±10% (in drie stadia); 50Hz
Nominaal vermogenmacht van veranderlijke frequentievoeding: 400kW
Nominaal vermogencapaciteit: 4500kVA
Nominaal vermogenvoltage: 900kV
Het aantal van de outputfase: enige fase
Frequentie regelbare waaier: 20Hz~400Hz, wanneer de frequentie binnen de vastgestelde waaier wordt aangepast, is het voltage constante output
De resolutie van de outputfrequentie: 0.01Hz
De instabiliteit van de outputfrequentie: ≤0.05%
De golfvorm van het outputvoltage is een sinusgolf: tarief ≤1.0% van de golfvormvervorming
Lopende tijd: 60min het ononderbroken lopen onder nominaal vermogen
Isolatieniveau: weersta voltage voor 1 min onder 1,1 keer de nominale spanning
Kwaliteitsfactor: Q>60 (f=30Hz)
De veranderlijke capaciteit van de frequentievoeding: 400kW (balans lineaire versterker)

3, Hoofdfuncties van het systeem:
1) De veranderlijke frequentievoeding keurt een lineaire kring van de machtsversterker goed, die een perfecte output van de sinusgolf en een lage golfvormvervorming heeft
2) Met automatische de aanpassingsfunctie van de voltagestabilisatie
3) Veilig en betrouwbaar. Een verscheidenheid van bescherming zijn geïntegreerd in dit apparaat, die omvatten: bescherming van de lossingsanalyse, overvoltage, te sterke intensiteit plaatsende bescherming, bescherming van outputkort:sluiten, laars nul bescherming, de bescherming van de de versterkerkring van het brugwapen, de bescherming van de machtskromme, enz. Wanneer om het even welk soort bescherming verschijnt, blokkeert het apparaat onmiddellijk de output van het testvoltage en snijdt de belangrijkste kringsvoeding af om de veiligheid van het testpersoneel, het geteste product en het proefsysteem te verzekeren
4) Het metingssignaal wordt met hoog voltage overgebracht door optische vezel om de kringen met hoog voltage volledig te isoleren en zwakstroom
5) Twee controlewijzen: automatisch/handboek
6) 320*240 het puntliquide crystal display en de veelvoudige het roteren muizen verstrekken een vriendschappelijke mens-machine interface, een gemakkelijke en snelle verrichting en bedrading, en bekijk echt „enkel het“
7) Synchrone voltage, stroom en frequentievertoning
8) De outputfrequentie is onophoudelijk regelbaar binnen de waaier van 20-300Hz
9) Het outputvoltage is onophoudelijk regelbaar binnen de waaier van 0~350V
10) Met resonantie weersta de functie van de voltagetest
11) Met de automatische functie van het resonerende frequentieonderzoek, kunnen de veelvoudige automatische frequentie het vegen frequentiebanden worden geplaatst

4, de functie van de Systeemvertoning:
1) Met een het grote schermvertoning, kan het wijzen op: outputvoltage, outputstroom, frequentie, omgevingstemperatuur, de temperatuur van de afzetlucht, de veranderlijke golfvorm van het de outputvoltage van de frequentievoeding, datum en tijd, aftelproceduretijd, fouteninformatie, enz.
2) Het heeft de functie van het plaatsen van testparameters zoals testvoltage en tijd;

5, Andere eigenschappen van het product:
1) Het olie-gevulde materiaal in het apparaat lekt geen olie.
2) Alle metaalshells in het apparaat zijn rust-proof en anticorrosieve behandeling, en de deklaag is eenvormig en mooi. De belangrijkste onderdelen hebben roestvrij staalnaamborden en eindtekens.
3) Het apparaat kan binnen en in openlucht worden opgeslagen worden geassembleerd en worden gedemonteerd; de beschermingsfunctie is volledig. De fabrikant waarborgt dat het controlemateriaal, de transformatoren, de reactoren, enz. van het apparaat bij 1,1 keer de nominale spanning zijn, en als zijsteekproefflashovers met hoog voltage aan de grond tijdens de test, het niet zullen lichamelijk letsel en het testmateriaal zal veroorzaken geen schadelijke mechanische en thermische spanning veroorzaken. De elektroprestaties zijn beschadigd of beschadigd.
4) Elk deel van het materiaal heeft een naambord dat met de nationale norm in overeenstemming is, zijn de woorden en de symbolen duidelijk en duurzaam, en het naambord is duidelijk zichtbaar wanneer het materiaal in normale bedrijfsvoering is.
