12kVA de machtsfrequentie weerstaat het Materiaal van de Voltagetest

De machtsfrequentie weerstaat het materiaal van de voltagetest

1. Hoofdlijnen
De CQSB-reeksen testtransformatoren met hoog voltage hebben de kenmerken van kleine grootte, lichtgewicht, en sterke veelzijdigheid. Naast het materiaal wijd in diverse grote en kleine testkamers met hoog voltage wordt gebruikt (posten), zijn zij geschikter voor diverse elektroisolatietests met hoog voltage aangaande plaats die. De testconsole vormt samen een machtsfrequentie weerstaat apparaat van de voltage het volledige test.

2. Toepassingsgebied
Voer AC uit weerstaan voltagetest voor het werkende materiaal van het machtssysteem, isolatieprestatietest voor isolatiehulpmiddelen, en voldoen aan de vereisten van 60kV-machtsfrequentie weerstaan voltagetest. Deze reeks van materiaal wordt hoofdzakelijk gebruikt want 10kV-het mechanisme voltagetest, de lossingsvoltage van het lossingshiaat, en AC van de bliksemremhaak de test van het verwijzingsvoltage en de landelijke test van de distributienetwerktransformator, enz. weerstaat.


3. Voorwaarden van gebruik
1) Hoogte: ≤1000m
2) Omgevingstemperatuur: -20℃~+50℃
3) Relatieve luchtvochtigheid: ≤80%, geen condensatie
4) Aardbevingsweerstand: ≤8
5) Maalde horizontale versnelling 3.0m/s2, grond verticale versnelling 1.5m/s2
6) De golfvorm van het voedingvoltage is een daadwerkelijke sinusgolf, en het tarief van de golfvormvervorming is minder dan 3%
7) Opstelling een betrouwbaar aan de grond zettend punt, die weerstand aan de grond zetten <0>     8) Installatieplaats: binnen en openlucht

4. volg technische normen
Van de het Elektromateriaalinstallatie van GB 50150-2016 van het de techniek elektromateriaal de norm van de de overdrachttest
Q/CSG1205019-2018 de Verordeningen van de de Overdrachtgoedkeuring van het machtsmateriaal
Een deel van de Veiligheid van GB 26861-2011 Electric Power het Werk Regels voor Hoogspanningslaboratorium
De Regels van het de Veiligheidswerk van DL 5009.3-2013 voor Electric Power-Bouwdeel 3: Hulpkantoor
JB/T9641 testtransformator
GB10229 reactor
GB1094.1~GB1094.5 machtstransformator
GB/T.311.1 isolatie en coördinatie van machtstransmissie en transformatiemateriaal met hoog voltage
GB/T16927.1 de Technologiedeel Één van de hoogspanningstest Algemene Testvereisten
GB/T16927.2 de Technologiedeel 2 van de hoogspanningstest Meetsysteem
GB7328 geluidsniveaumeting van transformatoren en reactoren
GB/T509 de Testgids van de machtstransformator
GB4208 bijlagebeveiligingsniveau
GB/T191 verpakking, Opslag en Vervoers Grafisch Teken
DL/T 848,2 Algemene technische voorwaarden voor het materiaaldeel 2 van de hoogspanningstest: Het materiaal van de de hoogspanningstest van de machtsfrequentie
GB5273 terminals voor transformatoren, elektrische apparaten en ringen met hoog voltage
GB/T11920 algemene technische voorwaarden voor gecentraliseerde controleapparaten voor elektrodelen van krachtcentrales
Iec60-1 de Technologie van de hoogspanningstest
DL/T 846,1 Algemene technische eisen ten aanzien van het materiaaldeel 1 van de hoogspanningstest: Het meetsysteem van de hoogspanningsverdeler

5. De samenstelling van de volledige reeks van materiaal

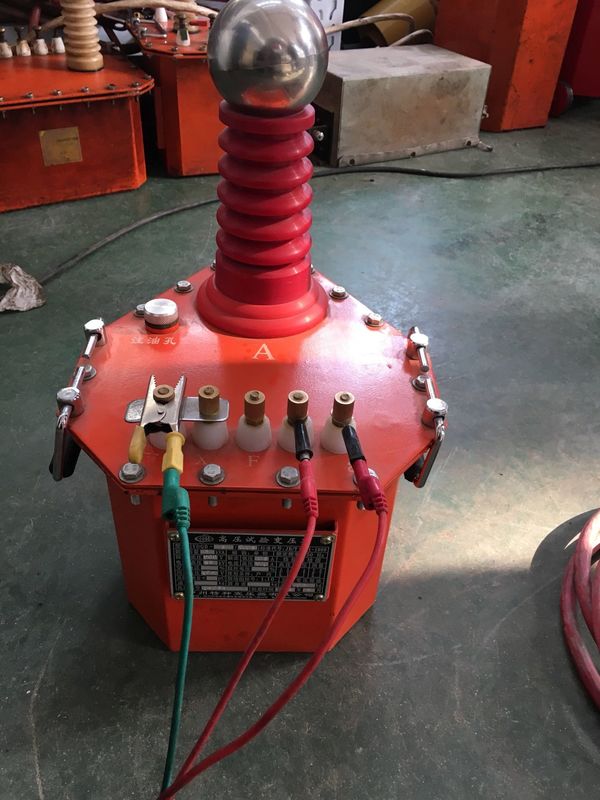

1) Opblaasbare AC testtransformator CQSB (J) - 12kVA/60kV/0.2kV 1 reeks
2) 1 console (met inbegrip van voltageregelgever) TC-12kVA/0.22kV
3) Bescherming huidige het beperken weerstand BHR- 0.2A/0.6kΩ 1 PC

6. Algemene technische parameters
1) Nominaal vermogen: 12kVA;
2) Werkende voeding: 220V;
3) Het werk frequentie: 50Hz;
4) Nominaal vermogenvoltage: 60kV (AC);
5) Nominaal vermogenstroom: 0.2A
6) Isolatieniveau: houd 10 minuten onder zonder commissie 1,1 keer de nominale spanning, zijn alle delen normaal;
7) Golfvorm: Sinusgolf
8) Golfvormvervorming: <3>     9) Lopende tijd: 5min het ononderbroken werk onder nominaal vermogen;
10) Temperatuurstijging: de temperatuurstijging van elke component in de geschatte verrichtingsomstandigheden is ≤65K;
11) Hoogspanningsstabiliteit, kleine willekeurige schommelingen, ≤1% wanneer het voedingvoltage ±10% verandert
12) De testtransformator en de console zijn gescheiden structuren
13) Materiaallevensduur: meer dan 10 jaar;
